裝載機自動變速器帶拆裝翻轉實訓臺

BCQC-GCJX-42 裝載機自動變速器帶拆裝翻轉實訓臺

一、裝載機自動變速器帶拆裝翻轉實訓臺功能簡介

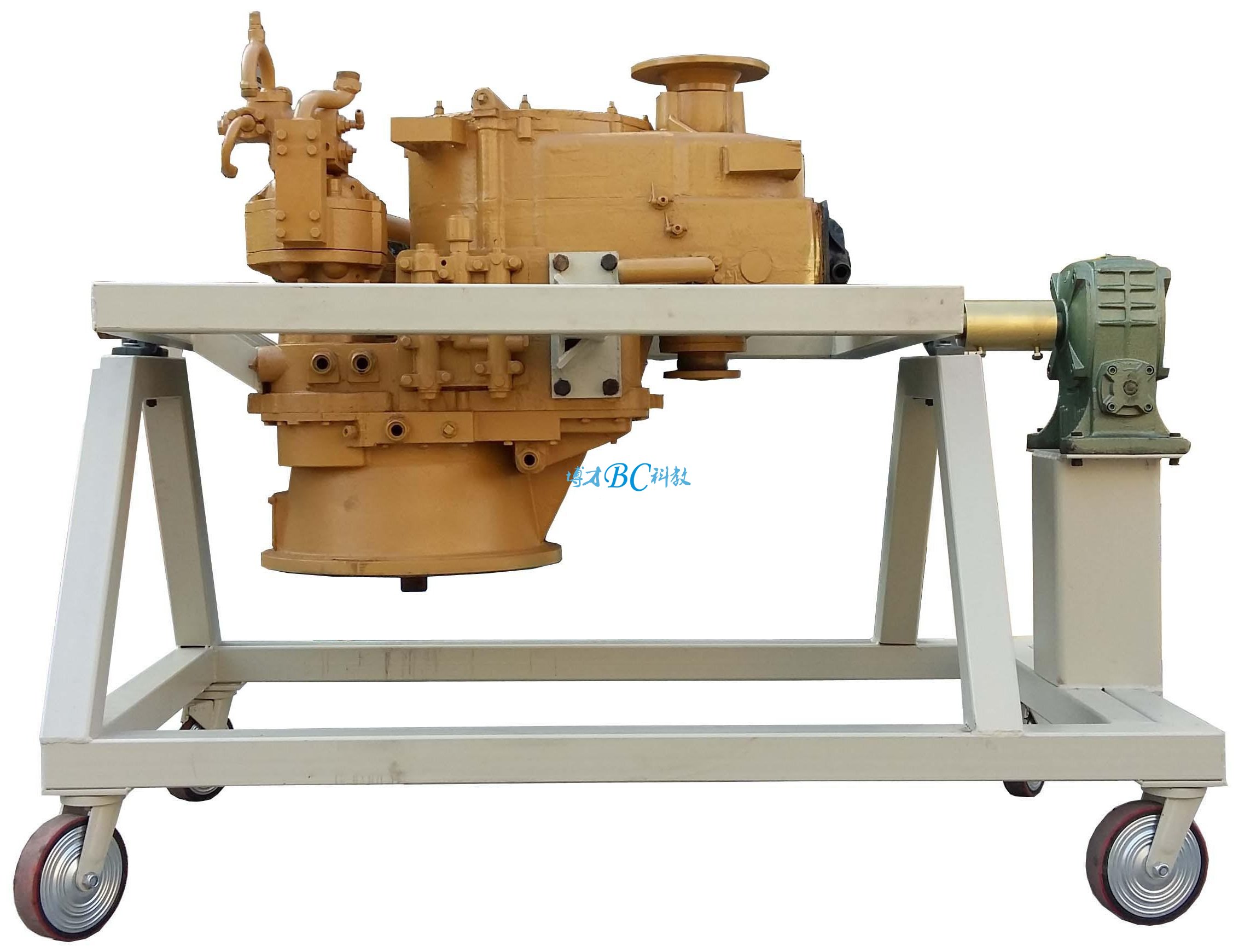

1.采用ZC30自動變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便于小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。
二．裝載機自動變速器帶拆裝翻轉實訓臺技術規格
設備外形：1200×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：200mm×100mm(直徑×寬度)
腳輪支撐：2.0T
減速機：MOPA70；1：70
二、基本配置(每臺)

序號	名       稱	規格型號	單位	數量
1	ZC30 自動變速器總成	附件齊全，易于拆裝	套	1
2	拆裝翻轉架(帶自鎖腳輪裝置)，帶立柱鋼管200*200*5mm；	1200×680×850mm，帶減速機，可做軸向任意角度的翻轉和靜止。	臺	1
3	大面積接油盆	660×590×35mm(長×寬×深)	個	1
4	減速機構（帶搖手盤等附件）		套	1

訂貨須知：
一、① 裝載機自動變速器帶拆裝翻轉實訓臺,裝載機變速器翻轉架的產品名稱與型號;② 裝載機自動變速器帶拆裝翻轉實訓臺,裝載機變速器翻轉架的規格;③裝載機自動變速器帶拆裝翻轉實訓臺,裝載機變速器翻轉架是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的裝載機自動變速器帶拆裝翻轉實訓臺,裝載機變速器翻轉架的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.jgxrn.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
