煤礦電氣控制技能實訓裝置
瀏覽： 發布日期：2017-10-11

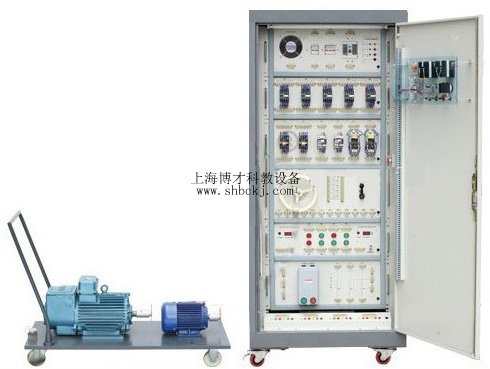

BCMCKD-01A 煤礦電氣控制技能實訓裝置
一、煤礦電氣控制技能實訓裝置功能概述：
針對煤礦中常用電動機的電氣控制而設計的，可完成典型礦山電氣設備電氣控制實訓。煤礦電氣控制技能實訓裝置采用配電柜形式、資源開放，可充分培養學員的實際動手能力，煤礦電氣控制技能實訓裝置適用于煤礦電工及專業人員的培訓和考核。
二、煤礦電氣控制技能實訓裝置技術性能及配置
1、柜體：左、右柜壁為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板、鋁型材質；柜體后下側留有電源輸入線。
2、柜門：裝有1只交流電壓表、1只交流電流表、電壓指示切換開關；控制柜的供電急停按鈕和啟停開關控制，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。
3、柜內布置：柜內已安裝有斷路器、熔斷器、接觸器、繼電器、空氣阻尼式時間繼電器、按鈕開關、信號指示燈、熱繼電器、電磁啟動器、Y/△啟動器、自耦變壓器等各種實訓元器件、且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。
4、電機：
三相鼠籠式異步電動機：1.1kW 380V/△ 4極；
三相線繞式異步電動機：YZR112M-4-1.5kW 1410r/min 380V/Y
三、實訓項目：
1、三相鼠籠式電動機點動控制線路
2、三相鼠籠式電動機自鎖控制線路
3、三相鼠籠式電動機正反轉控制線路
4、兩臺電動機的順序啟動、停車控制線路
5、三相鼠籠式異步電動機帶有點動的正反轉控制線路
6、三相鼠籠式電動機星/三角啟動線路
7、三相鼠籠式電動機自耦減壓?jiǎn)?dòng)線路
8、磁力啟動器控制的鼠籠式異步電動機的啟動線路
9、磁力啟動器控制的鼠籠式異步電動機的正反轉線路
10、繞線式異步電動機的電氣控制線路
11、風電閉鎖電氣控制線路
12、瓦斯電閉鎖電氣控制線路
13、風、電瓦斯閉鎖電氣控制線路
