可編程微機接口及微機應用綜合實驗裝置

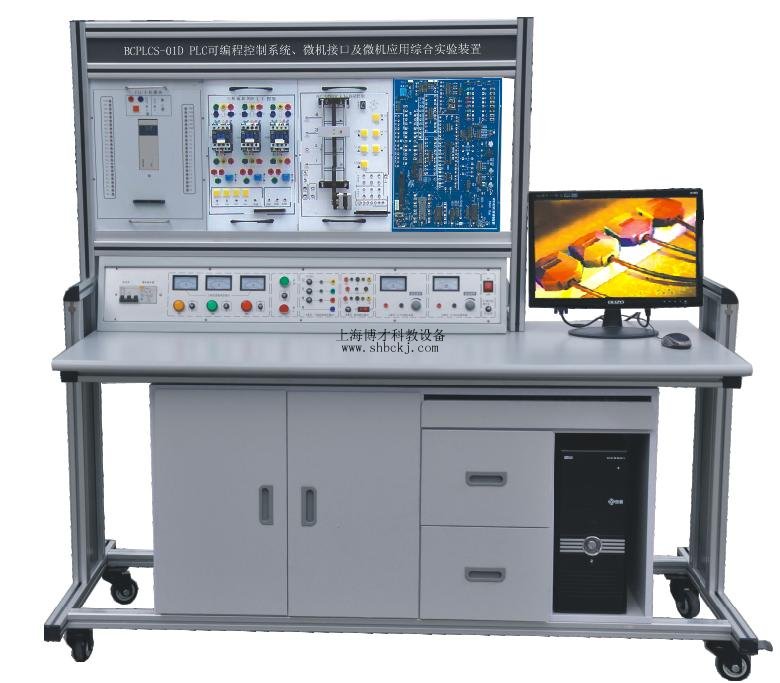

BCPLCS-01C PLC可編程控制系統、微機接口及微機應用綜合實驗裝置
一、PLC可編程實驗裝置概述:
本實驗臺是在“PLC可編程實驗裝置”的基礎上增加微機接口及微機應用實驗系統，通過兩方面結合做到一機多用、資源共享、便于管理。PLC可編程控制器性能、特點、適用范圍。微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課（數字電路）、專業課（微機原理）、課程設計和畢業設計（微機應用）的三合一，真正做到了一機多用。大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師指導書，書中對這部分實驗都寫有實驗?zāi)康模瑢?shí)驗電路以及匯編語言和C語言的參考程序清單（提供程序軟盤），供教師參考，減輕了教師備課和輔導實驗的工作量。全套裝置設計合理，功能強大，操作簡單方便。
二、PLC可編程實驗裝置構成:
1、PLC可編程控制器實驗屏
2、PLC可編程控制器實驗裝置
3、PLC可編程控制器實驗臺
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、實驗操作桌
8、微機接口及應用部分：
（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；
（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。
9、電腦或手持編程器（用戶自備或代購）。
三、PLC可編程實驗裝置技術參數
◆PLC主機：輸入：24點 輸出16點
◆型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
◆電流 ≥2A，電流具有過載保護
◆外形尺寸：160×75×140 cm3
四、PLC可編程實驗裝置實驗內容
1、PLC可編程控制器實驗：
| 1．與、或、非邏輯功能實驗 | 2．定時器、計數器功能實驗 |
| 3．跳轉、分支功能實驗 | 4．移位寄存器實驗 |
| 5．?dāng)?shù)據處理功能實驗 | 6．微分、位操作實驗 |
| 7．交通信號燈PLC自動控制實驗 | 8．?dāng)嚢杵鞯腜LC自動控制實驗 |
| 9．LED數碼官顯示PLC自動控制實驗 | 10．四層電梯的PLC自動控制實驗 |
| 11．加工中心刀具庫選擇控制實驗 | 12．藝術彩燈造型的PLC控制實驗 |
| 13．電機的自動控制實驗 | 14．步進電機的PLC控制 |
| 15．模擬電視發射塔實驗實驗 | 16．自動送料裝車系統控制實驗 |
| 17．自動售貨機實驗 | 18．自動成型實驗 |
| 19．水塔自動供水控制系統實驗 | 20．郵件自動分揀實驗 |
| 21．自動洗衣機控制系統模擬實驗 | 22．電鍍過程控制實驗 |
A、微機接口實驗（微機原理課）
| 1、I/O地址譯碼實驗 | 2、簡單并行接口實驗 |
| 3、可編程并行口實驗（一）（二） | 4、串行通訊實驗（8251、8250） |
| 5、A/D、D/A轉換 | 6、可編程定時器/計數器實驗 |
| 7、七段數碼顯示實驗 | 8、中斷實驗和DMA通訊實驗 |
| 1、競賽搶答器實驗 | 2、數字錄音機實驗 |
| 3、電子琴實驗 | 4、交通燈控制實驗 |
| 5、繼電器控制實驗 | 6、步進電機控制實驗 |
| 7、七段數碼顯示實驗 | 8、集成電路測試實驗 |
| 9、8279鍵盤、顯示控制實驗 |
| 1、與、或、非門等門電路實驗 | 2、組合邏輯電路實驗（半加器、全加器等） |
| 3、觸發器實驗（RS、D、JK等） | 4、集成計數器及寄存器 |
| 5、譯碼器和數據選擇器等 | 6、單穩態觸發器等波形實驗 |
訂貨須知：
一、① 可編程微機接口及微機應用綜合實驗裝置的產品名稱與型號;② 可編程微機接口及微機應用綜合實驗裝置的規格;③可編程微機接口及微機應用綜合實驗裝置是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的可編程微機接口及微機應用綜合實驗裝置的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.jgxrn.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
