油電混合動力汽車動力系統解剖演示臺

一、油電混合動力解剖演示臺簡介

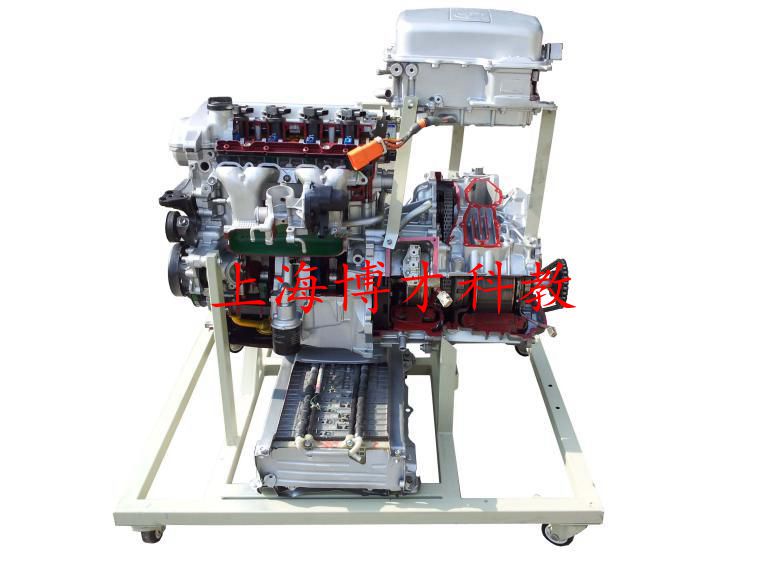

    該設備采用豐田普銳斯混聯式混合動力系統(包括：發動機、發電機和電動機等)總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示混聯式混合動力系統內外部結構和部件的運動情況，并可通過MCU控制系統模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的混聯式混合動力系統運行狀態，更加直觀地的掌握豐田普銳斯混聯式混合動力系統工作原理。適用于混合動力汽車動力系統原理和機械機構的教學。
二、油電混合動力解剖演示臺功能特點
1.采用原廠混聯式混合動力系統(包括：發動機、發電機和電動機等)進行機構切剖，充分展示混合動力汽車動力系統機構部分的內外結構。
2.對混聯式混合動力系統各機械剖面采用不同顏色的油漆進行噴涂。
3.由三相齒輪減速感應電機帶動發動機曲軸與電動機驅動軸做各種工況的低速運轉，真實演示混聯式混合動力系統內部機械部件的運動過程。
4.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
三、油電混合動力解剖演示臺技術參數
1.外形尺寸：1400×800×1000mm(長×寬×高)
2.動力電源：三相四線(三相五線380V±10% 50Hz)
3.三相齒輪減速感應電機：
額定電壓：AC 220V/380V 50Hz
額定功率：120W
額定轉速：50Hz 90/1400rpm  60Hz 90/1500rpm
減速比：30
4.工作溫度：-40℃～+50℃
四、基本配置(每臺)
豐田普銳斯混聯式混合動力系統(包括：發動機、發電機和電動機等)總成，三相齒輪減速感應電機，三相漏電保護開關，移動臺架(帶自鎖腳輪裝置)

油電混合動力汽車動力系統解剖演示臺

訂貨須知：
一、① 油電混合動力系統解剖演示臺的產品名稱與型號;② 油電混合動力系統解剖演示臺的規格;③油電混合動力系統解剖演示臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的油電混合動力系統解剖演示臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.jgxrn.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
