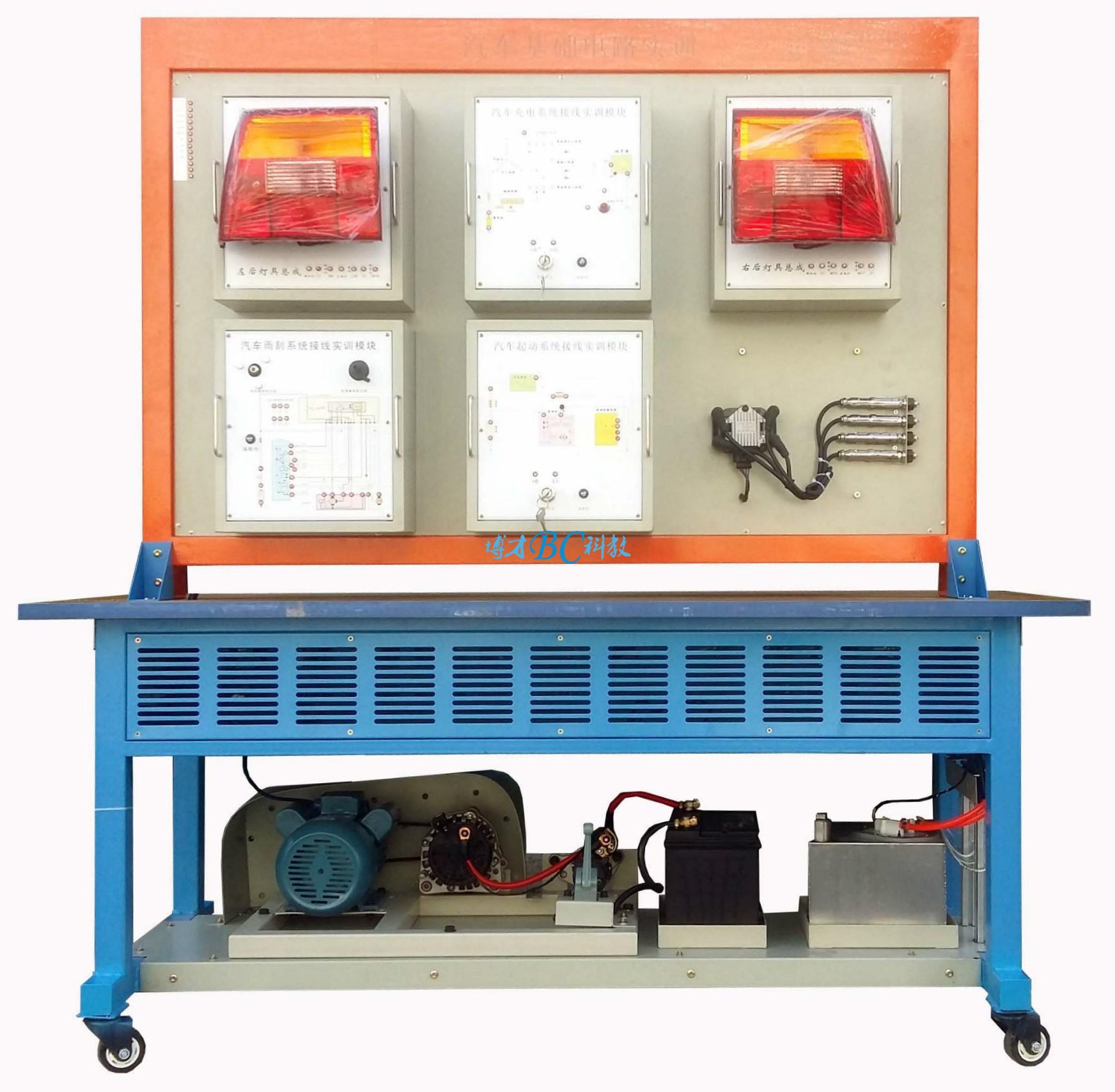

汽車電器考核實訓平臺（模塊化雙面掛件）

汽車電器考核實訓平臺（模塊化雙面掛件）

型號：大眾STN2000
規格：BCQC-KH-13
品牌：上海博才

一．產品簡介
    本產品選裝搭配汽車各類型單元模塊板，展示汽車各類型單元模塊系統的結構與原理；設置有直流與交流電流系統，各單元模塊板可靈活拆卸與安裝，適用各類型單元模塊板實訓與考核。
二．結構組成
   1、模塊化雙面原車電器制作的掛件，鋼木結構焊接沖壓等組件、電源開關、+12V與+5V直流電源、各類型信號模擬裝置、可移動鋼木組合臺架等。
   2、原車燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、、防盜電腦及點火開關、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、全套電器的連接線、實訓考核臺、移動臺架等。
   3、主要包含汽車電器八大系統：
        1-照明插接模塊、2-舒適電子系統電器插接模塊、3-雨刮器系統電器插接模塊、4-音響系統插接模塊、5-發動機電控系統模塊；6-信號儀表系統電器模塊；7-充電模塊；8-起動模塊。
三．功能特點
1．設備實現各類型單元模塊搭接，展示汽車各類型單元模塊的組成結構及原理。
2．各單元模塊板可靈活拆卸與安裝，可搭接成全車電器系統、也可安裝獨立的單元模塊板。
3. 各單元模塊板框沖壓成形，框架與模塊板可分離，采用烤漆工藝。
4.每個模塊上有接線檢測端子和電路原理圖，學生可對照電路原理圖進行各個模塊的線路連接實訓，以鍛煉學生實際動手和分析電路的能力；
5.獨立模塊化：根據實訓內容需要，靈活調換各種實訓模塊，實現快速方便，一臺多用的效果；
6.每個模塊的線路難易程度不同，教師可根據模塊線路的難易程度對學生進行不同等級的實訓考核；
7.系統元器件插接好線后，真實可運行的汽車電器各系統，充分展示汽車電器各系統的組成結構與工作原理。
8.操縱各開關，可真實演示汽車電器各系統的工作過程。
四．外形與顏色
設備外形：1740×650×1600mm(長×寬×高)
設備顏色：紅/藍/白
五．制造工藝
1．實訓模塊板
選配裝各類型單元模塊板，可靈活拆卸與安裝。
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼木性結構焊接
3.2內置方管：50*50*2.0mm
3.3表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：100mm×50mm(直徑×寬度)
4.5腳輪支撐：0.5T
六．技術指標
1.工作電源：直流12V；直流5V；
2.工作溫度：-40℃～+50℃
3．交流電源：220V
七．模塊板清單

序號	模塊板	型號	數量
1	充電系統接線模塊	真實材料/安裝接線端子的彩色原理面板	1
2	燈光系統接線模塊（尾燈左）		1
3	燈光系統接線模塊（尾燈右）		1
4	點火與噴射系統接線模塊		1
5	起動系統接線模塊		1
6	汽車車窗系統接線模塊		1
7	汽車燈光系統接線模塊(大燈左）		1
8	汽車燈光系統接線模塊(大燈右）		1
9	汽車燈光系統接線模塊(開關）		1
10	汽車后視鏡系統接線模塊		1
11	汽車音響系統接線模塊		1
12	汽車中控鎖系統接線模塊		1
13	儀表系統接線模塊		1
14	雨刮系統接線模塊		1

訂貨須知：
一、① 汽車電器考核實訓平臺,汽車電工接線考核板的產品名稱與型號;② 汽車電器考核實訓平臺,汽車電工接線考核板的規格;③汽車電器考核實訓平臺,汽車電工接線考核板是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的汽車電器考核實訓平臺,汽車電工接線考核板的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
