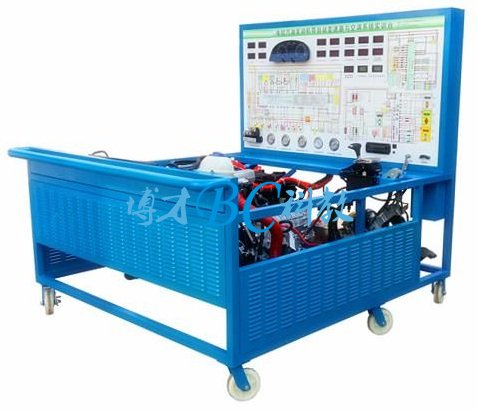

帕薩特發動機帶自動變速器與自動空調綜合實訓臺

電控發動機帶自動變速器與自動空調綜合實訓臺(大眾帕薩特)

型號：大眾帕薩特B5
規格：BCQC-FD-57
品牌：上海博才

一、產品簡介
       采用大眾帕薩特B5電控發動機與自動變速器、自動空調系統為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，對自動變速器可進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作并做失速實驗、空調系統各項真實操作。可真實展示電控汽油發動機和自動變速器、空調系統組成結構和工作過程。
      適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和自動變速器、空調系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的電控汽油發動機和自動變速器、空調系統，充分展示電控發動機與自動變速器、空調系統的組成結構和工作過程。
2. 實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的UV噴繪彩色電路圖；學員可直觀對照電路圖和電控汽油發動機與自動變速器、空調系統實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、車速、自動變速器的檔位、噴油壓力、進氣岐管壓力等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解**器，對電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓臺配備有制動系統(制動踏板、制動總泵、制動分泵、制動盤)，可對輸出軸進行自動變速器的失速實驗，檢測發動機及自動變速器的動力參數。
8.空調系統按照原車各項功能真實操作。
9.實訓臺配備有電源總開關、水箱防護罩、輸出軸防護罩等安裝保護裝置。
10.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
11.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，正前方/兩側焊接圓形護手桿，移動靈活，安全可靠、堅固耐用。
三．技術規格
    工作電源：直流12V
    燃油標號：依發動機型號
    油箱容積：10L
    工作溫度：-40℃～+50℃
     顏色：7032
     鋼管：40*40*3mm
     面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
     移動腳輪：120*80mm
     外形：1700*1000*1700mm
四．基本配置(每臺)

序號	名      稱	規格型號	單位	數量
1	檢測控制面板(帶面板柜)	裝有各種檢測端子以及彩色噴繪電路圖	套	1
2	組合儀表	原車	套	1
3	發動機控制電腦(ECU)	原車	臺	1
4	自動變速器控制電腦(ECU)	原車	臺	1
5	診斷座	OBDⅡ	個	1
6	點火開關(帶識讀線圈)	原車	個	1
7	燃油壓力表	0-10kg/cm2	個	1
8	主油道壓力表	0-25kg/cm2	個	1
9	真空壓力表	0-76in.Hg	個	1
10	發動機總成(帶附件）		套	1
11	自動變速器總成		套	1
12	變速器檔桿總成	原車	套	1
13	燃油箱	10L	個	1
14	汽油泵(含汽油泵插頭)	原車	套	1
15	油門控制裝置	原車	套	1
16	進、排氣管(帶保護罩)	原車	套	1
17	制動系統總成		套	1
18	水箱(含不銹保護罩)	原車	套	1
19	冷卻電子風扇	原車	個	2
20	蓄電池	12V/65AH	臺	1
21	繼電器	含：起動繼電器、油泵繼電器、冷卻風扇繼電器	套	1
22	保險絲盒	10路	個	1
23	電源總開關	50A	個	1
24	制動裝置及附件	原車	套	1
25	自動空調系統	原車	套	1
26	移動臺架(帶自鎖腳輪)	1700*1000*1700mm	臺	1
27	故障模擬與排除裝置		套	1
28	設備教師手冊		套	1
29	設備合格證、保修卡		套	1
