拖拉機手動變速箱實訓臺
瀏覽： 發布日期：2018-12-20

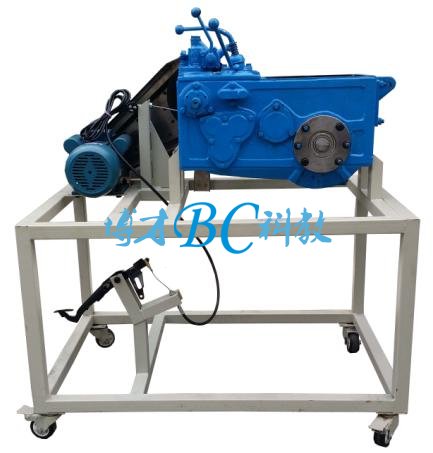

BCQC-NJ-02 拖拉機手動變速箱實訓臺
一、拖拉機手動變速箱實訓臺功能特點
1.采用小型拖拉機翻新250拖拉機手動變速器與離合器進行剖面處理，各部件齊全，剖面位置合理，可全面展示內部結構和部件的運動情況，適合于 拖拉機手動變速器原理和機械機構的教學。
2.對變速器各機械剖面采用不同顏色的油漆進行噴涂。
3.由單相減速電動機帶動減速機，減速機帶動變速器輸入軸運轉，真實演示不同檔位下機械運動的傳遞過程。
4.實訓臺驅動部分加裝安全防護罩。
5.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪，可移動式，方便教學。
二、拖拉機手動變速箱實訓臺技術規格
外形尺寸：1400×600×800mm(長×寬×高)
動力電源：單相
單相減速電動機：
電 壓：AC 220V
功 率：250KW
轉 速：15轉/分
工作溫度：-40℃～+50℃
顏色：白
鋼管：40*40*3mm
移動腳輪：100*50mm
三、拖拉機手動變速箱實訓臺基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
手動變速器總成
|
附件齊全解剖處理
|
套
|
1
|
|
2
|
變速器檔位總成
|
|
套
|
1
|
|
3
|
單相減速電動機
|
功率250W，轉速15轉/分
|
套
|
1
|
|
4
|
驅動機構(帶安全防護罩)
|
|
套
|
1
|
|
5
|
漏電保護開關
|
DZ47LE-32
|
套
|
1
|
|
6
|
移動臺架(帶自鎖腳輪裝置)
|
1400×600×470mm
|
個
|
1
|
|
7
|
離合器裝置
|
|
套
|
1
|
訂貨須知：
一、① 拖拉機手動變速箱實訓臺,拖拉機變速箱臺架的產品名稱與型號;② 拖拉機手動變速箱實訓臺,拖拉機變速箱臺架的規格;③拖拉機手動變速箱實訓臺,拖拉機變速箱臺架是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的拖拉機手動變速箱實訓臺,拖拉機變速箱臺架的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.jgxrn.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
